ГШН-250М (6Ш8-М) Горизонтальный шламовый насос

Насос предназначен для перекачивания:

абразивных гидросмесей (глинистых и гравийных растворов, смеси воды с песком, рудой и др.);

промывочного раствора, применяемого при бурении скважин;

бытовых и промышленных сточных вод;

отработанного промывочного раствора в гидроциклонную установку для очистки от выбуренной породы.

Краткое описание конструкции

  Горизонтальный шламовый насос ГШН-250М (6Ш8-2М) - консольный центробежный горизонтальный, одноступенчатый с рабочим колесом одностороннего входа, с осевым подводом жидкости, с приводом от электродвигателя через втулочно-пальцевую муфту.
  Рабочие органы изготовлены из стали 40Х.
  Быстро изнашивающимися деталями являются:
рабочее колесо;
защитный диск (бронеплита);
втулка подсальниковая.

Технические характеристики ГШН-250М

	Подача	250м3/ч
	Напор	50м
	Диаметр рабочего колеса	460мм
	Электродвигатель- исполнение взрывозащищенное ВА250М4	90,0 кВт
	Число оборотов	1500 об/мин
	Диаметр патрубка:
	- всасывающего	150мм
	- напорного	125мм
	Материал
	- проточной части	серый чугун
	- защитный диск (бронеплита) корпуса	40Х
	Габаритные размеры, мм	2200х710х880
	Масса не более	1000 кг
	Вал насоса вращается в двух опорах увеличения жесткости и исключения радиального биения
	Рабочее колесо	открытого типа
	Крепление - болтами на емкости или конструкция под заказ

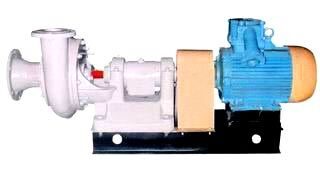

Горизонтальный шламовый насос ГШН-250М (6Ш8-М)
