G-160-1-50

Грузовые цепи применяются в цепных передачах возвратно-поступательного движения; в грузоподъемных механизмах с ручным и машинным приводом. Они нашли широкое применение в автопогрузчиках и элеваторах.
Грузовые цепи (с открытыми валиками) - звенья цепей образуются из четного числа пластин, соединяемых шарнирно валиками.

Габаритные размеры и основные технические характеристики цепи

Наименование

Шаг цепи

Опорная поверхность

b3 min

h max

h2 max

d0

d1 номин.

d1 пред. откл.

d8

t1

L max

b1 max

b7 max

b8 max

S

Число пластин, min

Разрушающая нагрузка

Масса 1 м

t

мм2

мм

шт

Q min

q

мм

кН/кгс

кг/м

G-160-1-50

50

324

35

38

50

18

22

-0,14

26

60

30,5

95

102

146

4,5

4

160/16000

9,4

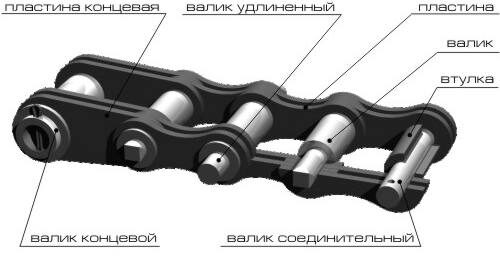

Составные части цепи

Пример записи условного обозначения цепи

G-160-1-50 ГОСТ 191-82
G	цепь грузовая пластинчатая
160	разрушающая нагрузка, кН
1	тип цепи
50	шаг цепи
ГОСТ 191-82	нормативный документ
