ШПМ Муфты шинно-пневматические



Шинно-пневматические съемные баллоны являются эластичными фрикционными элементами, посредством которых производится сцепление ведущей и ведомой частей муфты и передача крутящего момента рабочему органу.

Область применения шинно-пневматической муфты:

Муфты шинно-пневматические обжимного типа применяются для передачи крутящего момента на буровом, нефтепромысловом и нефтеперерабатывающем оборудовании, а также в нефтехимическом, дорожно-строительном машиностроении и других отраслях.

Состав ШПМ:

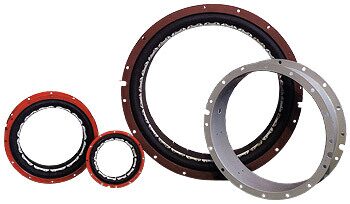

Муфта шинно-пневматическая состоит из: наружного обода, фрикционных накладок, внутреннего барабана, съёмного резинокордного баллона, который, в свою очередь, состоит из каркаса из слоёв обрезиненного корда, резинового протектора, фрикционных накладок, ниппеля. Пример условного обозначения баллона шинно-пневматического съёмного с размерами Д=3 00 мм, В 100 мм: МП 300х 100 ТУ 38.10489-87.

Краткое описание ШПМ:

Муфты шинно-пневматические обеспечивают возможность дистанционного управления, поглощение вибрации, значительное снижение шума, возможность включения (выключения) муфты на ходу, возможность изменения величины передаваемого крутящего момента путём регулирования давления в баллоне. Баллон выполняет в шинно-пневматической муфте роль упругого элемента, посредством фрикционных накладок которого осуществляется соединение ведущей и ведомой частей муфты и передача крутящего момента рабочему органу.

Основные технические характеристики баллонов:

Баллон Крутящий момент, кН.м Частота вращения, мин Рабочее давление воздуха в баллоне, МПа Д~ Размеры, мм В Масса, кг
МП300х100 1,96 1500 0,588-0,981 302 650 115 100 6
МП500х125 2,65 1500 0,588-0,981 504 882 152 125 16
МП700х200 19,4 1000 0,588-0,981 708 ~ 246 200 36
МП1070х200 50,5 500 0,588-0,981 1078 226 246 200 52
МП155х50, мод. Н-325 0,225 1800 0,343-0686 156 226 68 50 3



Допустимость применения баллонов в шинно-пневматических муфтах новых машинных установок, кроме буровых установок, согласовывается с предприятием-изготовителем баллонов до утверждения проекта установки.

Основные параметры, характеристики и конструкция

Баллоны представляют собой замкнутую кольцевую камеру овального поперечного сечения и состоят из следующих частей:

  • внутренней полой резиновой камеры;
  • каркаса, изготовленного из слоев обрезиненной кордной ткани;
  • двух резиновых протекторов;
  • одного или двух овальных ниппелей, расположенных на наружной поверхности баллона;
  • стальных планок с двумя резьбовыми отверстиями в каждой, завулканизованных в массив наружного протектора.

Баллоны МПЗ00х100, МП500х125, МП700х200, МП1070х200 комплектуются съемными фрикционными накладками из асбестовой композиции шифра 135, закрепленными при помощи стальных валиков на внутреннем протекторе и теплоизоляционной прокладкой, расположенной между внутренним и протектором и фрикционными накладками. В баллонах не допускается расслоение в каркасе, непривулканизация ниппелей к баллону, затекание резины в резьбовые отверстия планок и в отверстия под валики Фрикционных накладок. Баллоны должны быть герметичными.

Полный ресурс баллонов не менее

ШПМ З00х100 -8 500 ч.

ШПМ 500х125 - 1000 ч.

ШПМ 700х200 - 900 ч.

ШПМ 1070х200 - 900 ч.

Поверхность баллонов должна быть защищена от воздействия солнечных лучей и веществ, разрушающих резину (органических растворителей, минеральных масел, кислот, топлива, смазочных материалов).
