Цепи ПВ приводные втулочные
Приводные втулочные цепи применяются при относительно низких рабочих скоростях в условиях, где невозможно избежать загрязнения, пыли, влажности и иных воздействий окружающей среды.
Они отличаются большей площадью шарнира по сравнению с роликовыми цепями. Это достигнуто засчет большего диаметра валика и втулки при сохранении основных размеров цепи.
Цепи приводные втулочные выпускаются по стандартам ГОСТ 13568-97, ISO 1395.
Втулочные цепи следует применять при относительно низких рабочих скоростях в условиях, где невозможно избежать загрязнения, пыли, влажности и иных воздействий окружающей среды.

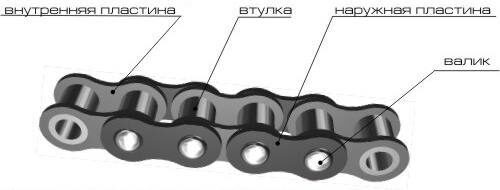

Составные части цепи
Пример записи условного обозначения
| 2ПВ-9,525-20,0 ГОСТ 13568-97 |
| 2 |
рядность цепи |
| ПВ |
приводная втулочная |
| 9,525 |
шаг цепи, мм |
| 20,0 |
разрушающая нагрузка, кН |
| ГОСТ 13568-97 |
нормативный документ |
Пример записи условного обозначения комплектующих изделий
С-2ПВ-9,525-20,0 |
звено соединительное к цепи |
|
